CPCI存储板

当前位置:首页 > 信号处理平台

基于标准6U CPCI板型的CPCI存储板

1.概述

    本产品用于实现大带宽数据流的存储,主要应用于科学仪器、雷达、电子战、卫星通信等领域,典型应用场景包括实现ADC采样数据流的实时记录、DAC重构数据流的回放、光纤或RapidIO等高速数据接口的数据记录等。

    本板卡基于标准6U CPCI板型,采用以单片FPGA直接控制8mSATA固态硬盘的形式,以简洁、高效、可靠的技术构架实现大带宽数据的实时存储。

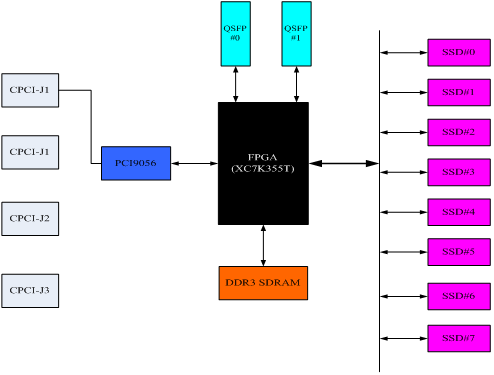

CPCI8355原理框图

2.主要规格特征

l板卡结构:标准 6U CPCI功能板。

lFPGAXilinx Kintex7 XC7K355T

lSATA3.0接口:支持8mSATA固态硬盘,最大板载容量8TB

lDDR3 SDRAM:板载缓存2GB64Bit位宽

l光钎:支持两路QSFP,信号线速率10Gbps

l写入速率:连续写入速率大于4GBps

l读出速率:连续读出速率大于4GBps

l文件系统:用户自定义文件系统格式进行存储和管理,支持文件的建立、删除、命名、信息备注等功能。

l数据导出:可通过PCI总线或光钎导出

3.应用领域

l科学仪器

l雷达

l电子战

l卫星通信

4.支持

l支持板卡定制

l支持接口定制

l支持算法定制
