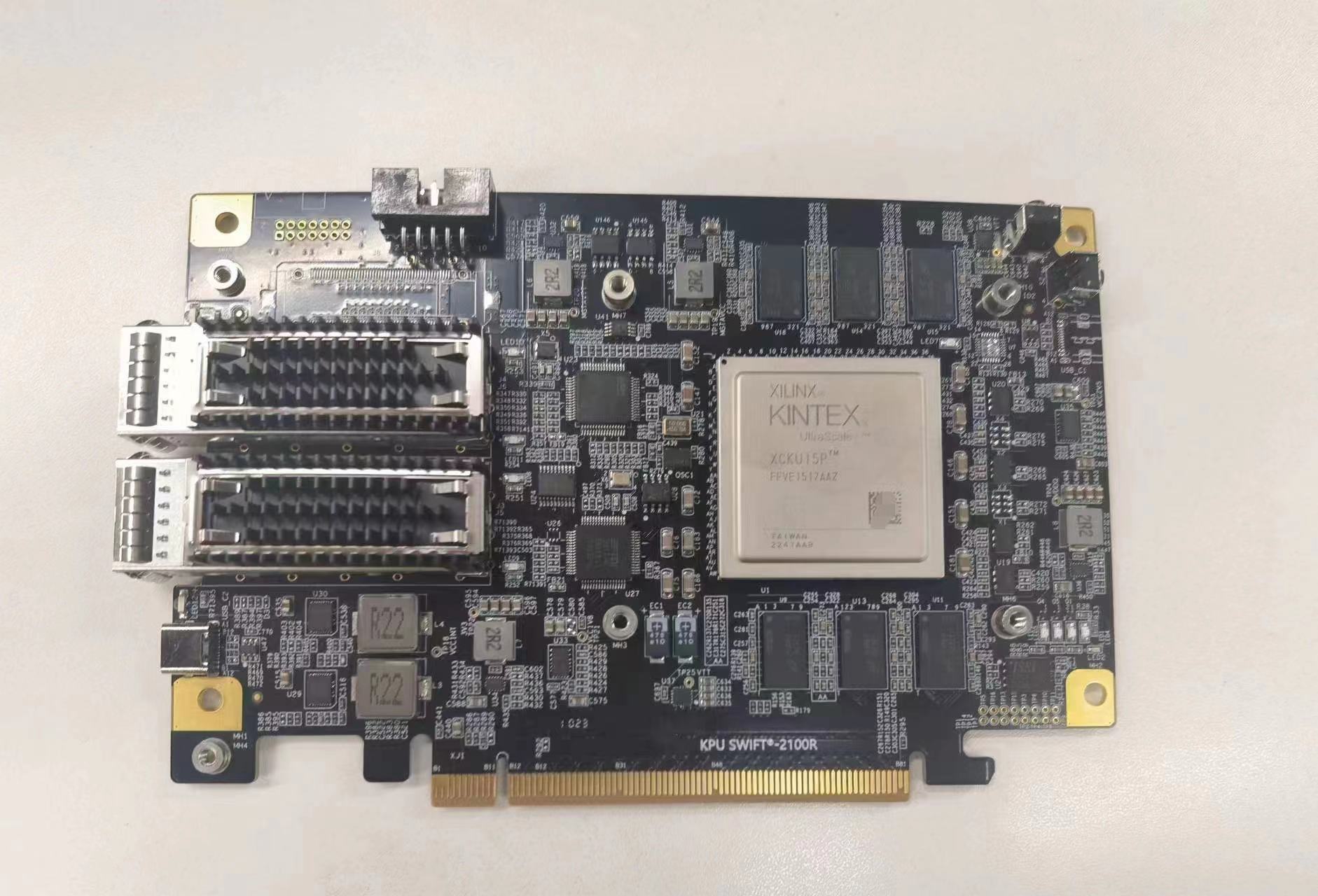

基于Xilinx的高性能的KU15P FPGA加速卡
一、概述
该FPGA加速板卡基于Xilinx的高性能XCKU15P-2FFVE1517E3991 FPGA设计，FPGA外挂2组 72bit DDR4 SDRAM缓存单元，可实现进行复杂逻辑与算法时的数据缓存。
PCIe总线最大支持Gen3、x16，具备超强的数据吞吐能力；前面板预留2个QSFP28光模块接口，支持光数据通信，速率支持100Gb。

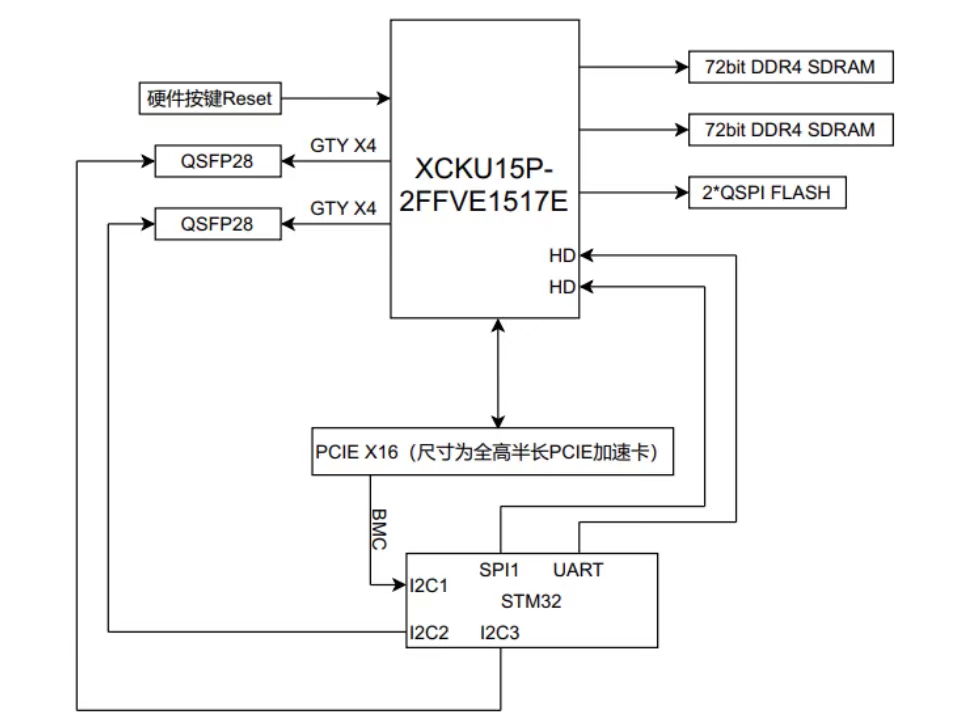

系统框图
二、主要规格特征
l 标准全高半长PCIe板卡；
l FPGA：XCKU15P-2FFVE1517E3991；
l DDR4 ：支持2通道72bit-DDR4，每通道容量4GB，总容量8GB，型号为MT40A512M16LY-075E；
l PCIe总线，Gen3，x16，带锁紧件；
l 支持加密芯片ATSHA204A-SSHDA-T；
l 支持1片I2C EEPROM，用来存放MAC地址；
l 支持CPU（C3958）扣板；
l 2个QSFP28光模块接口，支持速率4x25G；
l 2片FPGA配置FLASH，型号为IS25WP256D-JLLE；
l 单片机：STM32，实现BMC功能；
l STM32引出1路串口，作为管理口和调试口；
l 支持JTAG在线调试接口；
l 4x25G的参考时钟支持156.25M和161.1328125M两种晶振，默认晶振为156.25MHz时钟；
l 板卡供电为PCIe槽供电；
l 前面板FPGA状态指示灯，板内调试指示灯，每个100G端口对应1个指示灯
