基于Xilinx的高性能Kintex UltraScale FPGA设计

1.概述

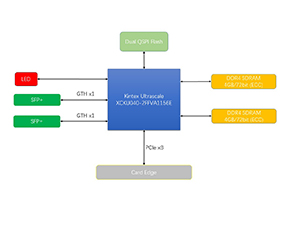

该FPGA加速板卡基于Xilinx的高性能Kintex UltraScale FPGA设计，挂载2组DDR4 SDRAM缓存单元，每组最大支持4GB容量，72bit（包含ECC，8bit），可实现进行复杂逻辑与算法时的数据缓存。PCIe总线最大支持Gen3、x8，具备超强的数据吞吐能力；前面板预留2个SFP+光模块接口，支持光数据通信。

2.主要规格特征

l标准半高半长PCIe板卡；

lFPGA：Kintex UltraScale XCKU040-2FFVA1156E；

lDDR4：2组DDR4 Component，每组4GB，72bit（ECC）；

lPCIe总线，Gen3，x8；

l2个SFP+光模块接口；

l两片256Gb FPGA配置FLASH，型号为MT25QU256ABA1EW9-0SIT；

l支持JTAG在线调试接口；

l板卡供电为PCIe槽供电；

l前面板FPGA状态指示灯，板内调试指示灯。
