基于标准6U VPX板型的VPX存储板

1.概述

    本产品用于实现大带宽数据流的存储，主要应用于科学仪器、雷达、电子战、卫星通信等领域，典型应用场景包括实现ADC采样数据流的实时记录、DAC重构数据流的回放、光纤或RapidIO等高速数据接口的数据记录等。

    本板卡基于标准6U VPX板型，采用以单片FPGA直接控制8块mSATA固态硬盘的形式，以简洁、高效、可靠的技术构架实现大带宽数据的实时存储。

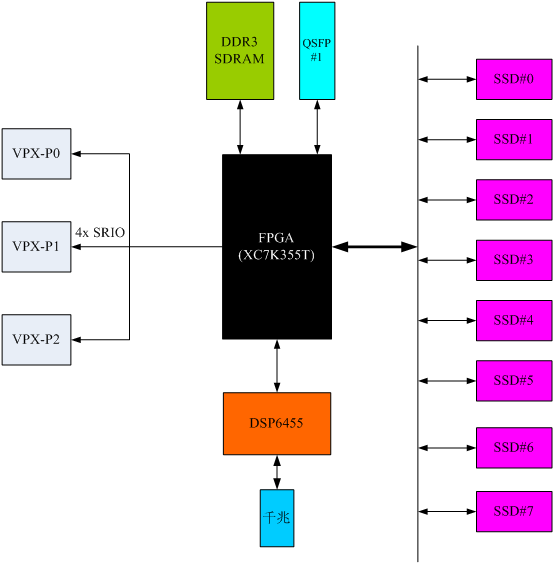

原理框图

2.主要规格特征

l板卡结构：标准 6U VPX功能板。

lFPGA：Xilinx Kintex7 XC7K355T

lDSP：TI TMS320C6455BCTZA

lSATA3.0接口：支持8块mSATA固态硬盘，最大板载容量8TB

lDDR3 SDRAM：板载缓存2GB，64Bit位宽

l光钎：支持1路QSFP，信号线速率10Gbps

l千兆以太网：支持1路

l写入速率：连续写入速率大于4GBps

l读出速率：连续读出速率大于4GBps

l文件系统：用户自定义文件系统格式进行存储和管理，支持文件的建立、删除、命名、信息备注等功能。

l数据导出:可通过千兆以太网或光钎导出

3.应用领域

l科学仪器

l雷达

l电子战

l卫星通信

4.支持

l支持板卡定制

l支持接口定制

l支持算法定制

5.软件界面

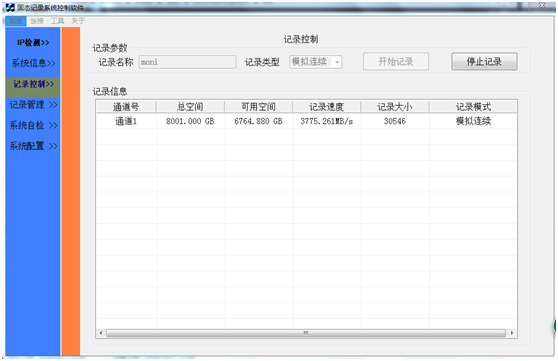

l一、记录控制

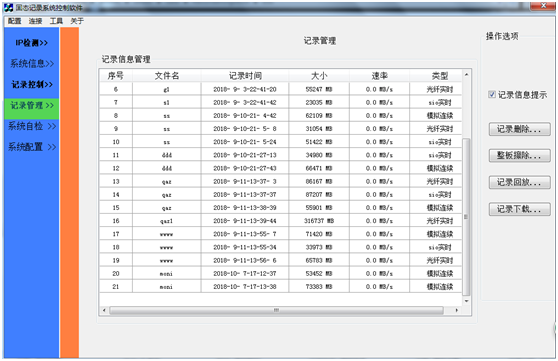

l二、文件列表

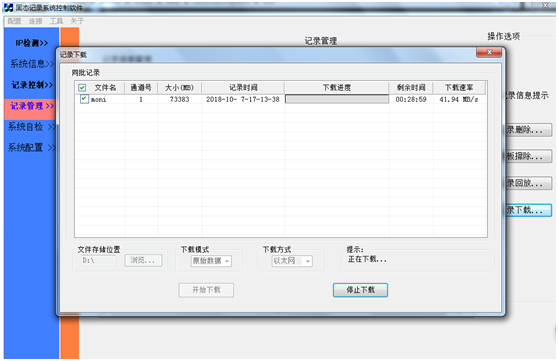

l三、文件下载

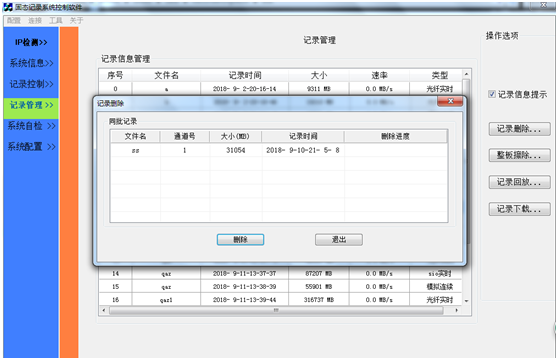

l四、文件删除

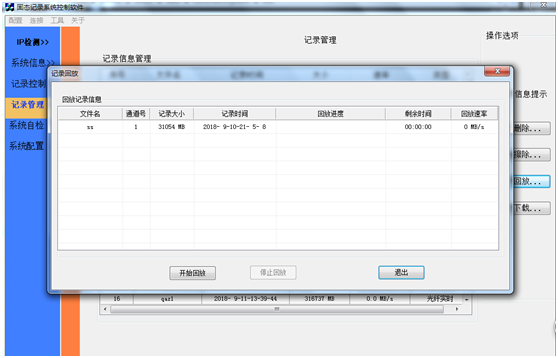

l五、文件回放
